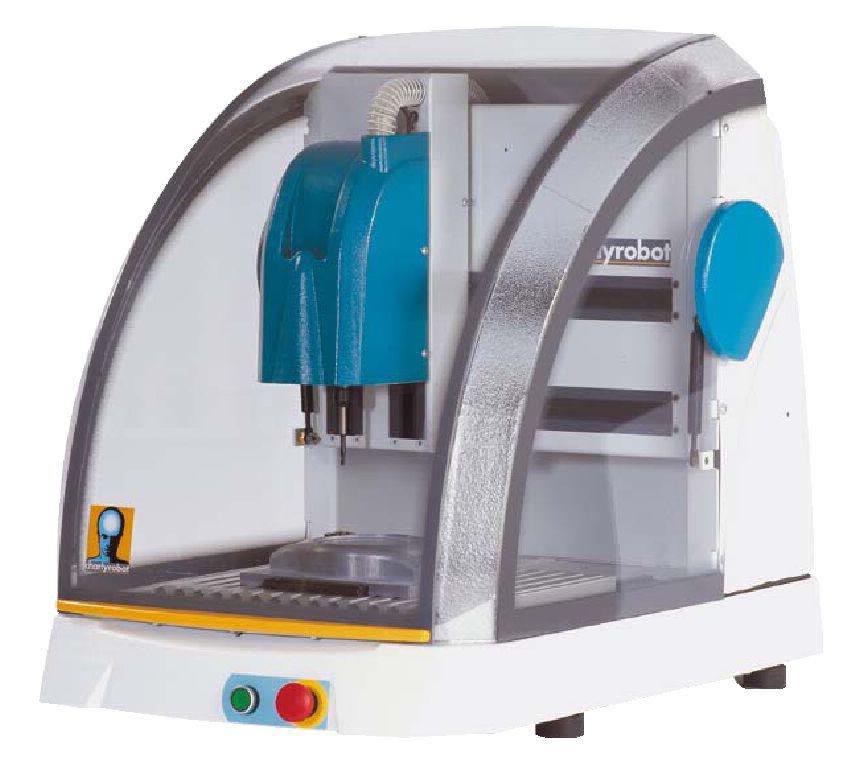

Utilisation de la fraiseuse à commande numérique : Charly robot (4U)
Qu'est ce que la CFAO ?
- Cliquez ici pour une présentation rapide – un autre film
- un résumé (genialy) -fiche CFAO en résumé
Les animations suivantes sont lisibles après avoir téléchargé et lancé le lecteur flash player standalone (version pour Mac)

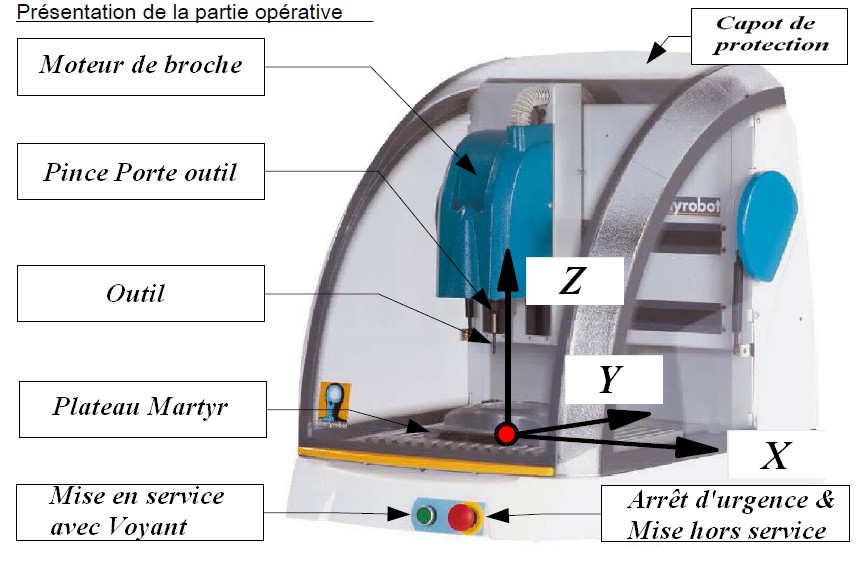

En résumé : La fraiseuse à commande numérique - commandée par ordinateur - permet d'usiner, des formes plus ou moins complexes ( en volume) après les avoir définies à l'aide d'un logiciel dédié.
Quelle est la démarche ?
I) Lancer le programme GCFAO de Charly Graal v5 (sur le bureau)
II) Définir les dimensions de la pièce brute que l'on va usiner
a) Dans le menu on clique sur Fichier → Nouveau
b)Dans la fenêtre propriétés on définit les paramètres : X,Y,Z de la pièce
→ On clique sur OK
la pièce brute est dessinée (vue de dessus)
Par exemple :

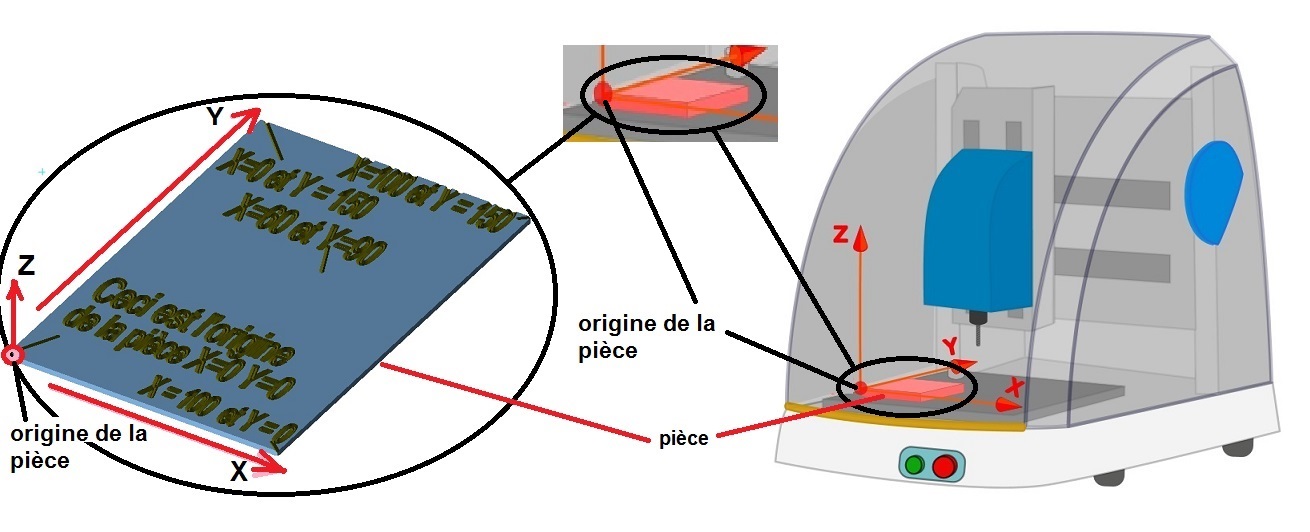

Remarque : Il y a une correspondance entre le dessin de la pièce et la pièce sur la machine. Il faudra bien la positionner lors de l'usinage....
III) on définit les formes et les usinages sur la pièce en 3 étapes
A) On dessine les formes voulues
B) On définit les usinages
C) On simule et on usine
Avec l'option CAO :
Avec l'option FAO ()
- A partir du logiciel on lance Gpilote
- simulation
- usinage
Fiche aide aux dessins
Fiche aide aux définitions d'usinages
Fiche simulation
Fiche procédure usinage
