Activités & séances quatrième

Les cahiers de texte par classe sont sur le site école directe

S0

Les compétences du cycle 4 ( en technologie) : ( validation finale en fin troisième)

Rappel matériel :

I1

Réaliser une page de garde. ( utiliser les outils informatique CT3-3 ; CT5-2 &: maîtrise d'un traitement de texte))

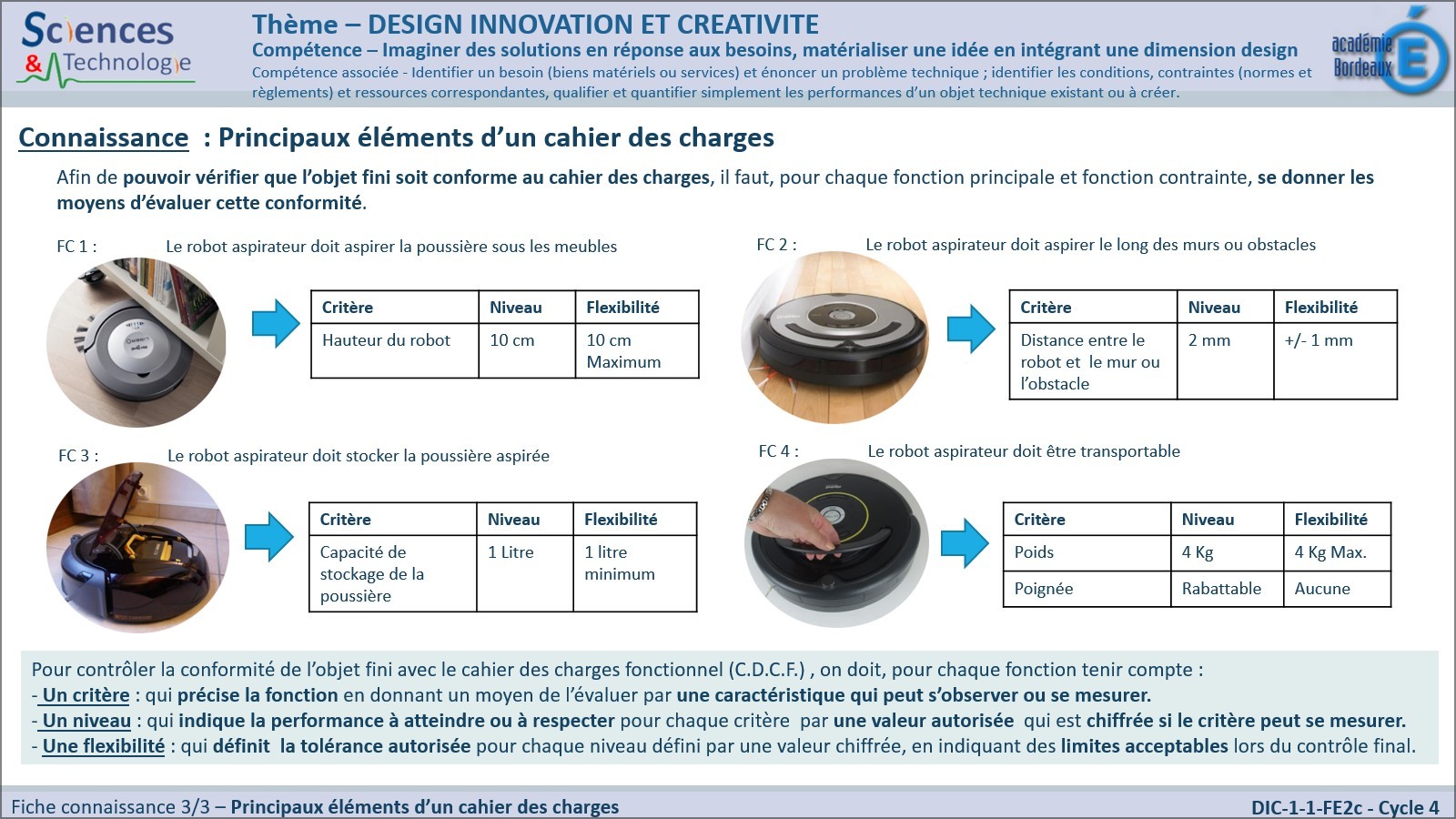

Analyse fonctionnelle de systèmes techniques : Cahier des charges

Introduction : pourquoi un cahier des charges fonctionnel (cours à compléter : format pdf – format open office) et correction

activité découverte d’un outil d’analyse : prix psychologique ( correction)

confrontation «  aspirateur robot » et cahier des charges (fiche élève)

exemple de cahier des charges : fiche format pdf, , format OpenOffice. .

correction et commentaires de l'exemple du smartphone ( une petite fiche synthèse)

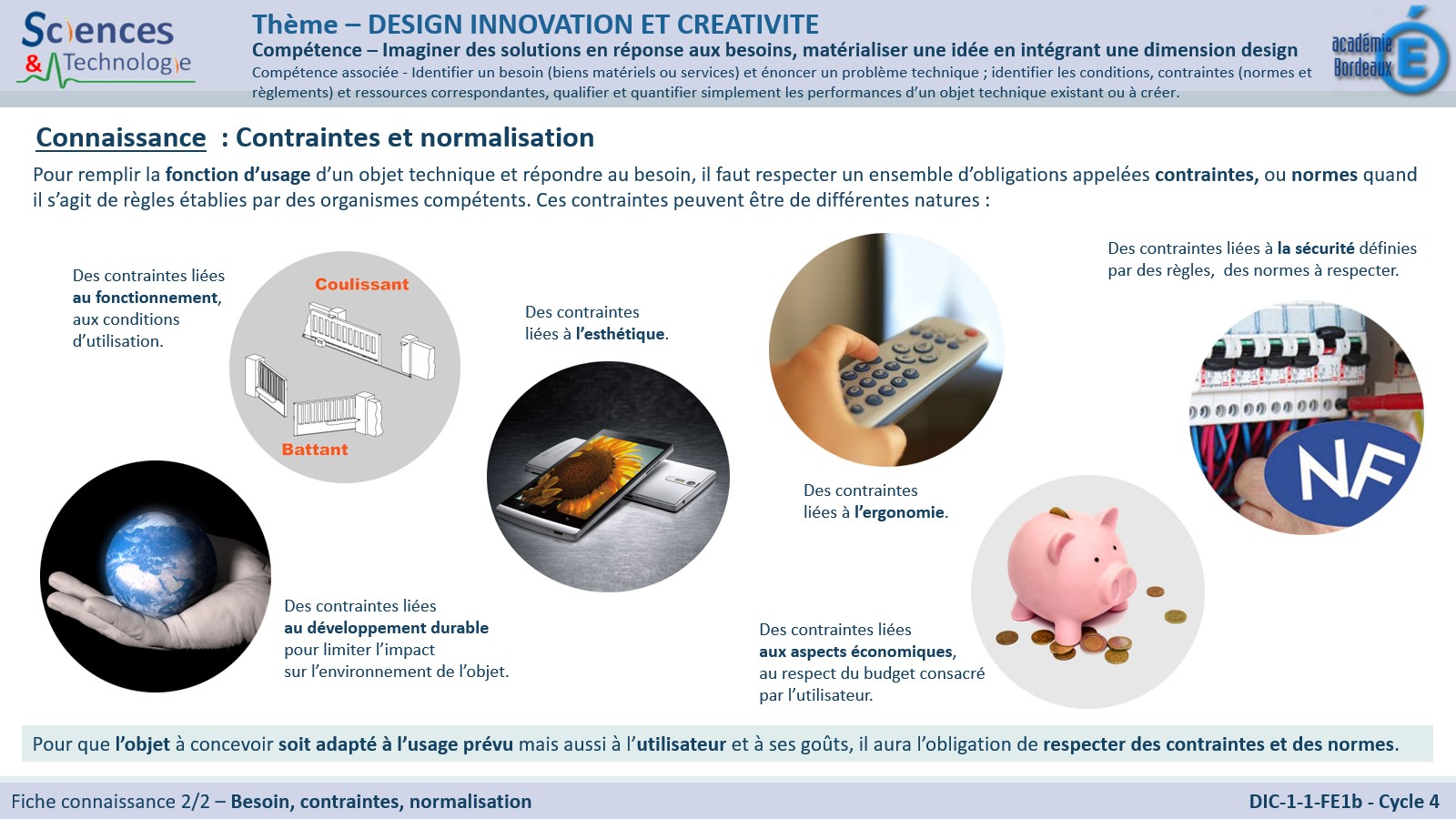

résumé ( académie de Bordeaux : cahier des charges- contraintes et normes)

recherche de solutions : rappels : fonctions technique et solutions techniques

Principes de la recherche de solution (fiche synthèse)

eva2024 (correction)

Analyse d'un système automatique :

• capteurs et actionneurs : (document) (correction)

• exprimer la logique de fonctionnement d'un système automatique:

• activité introduction ( fiche logigramme)

• notion d'algorithme et de logigramme : introduction (correction de l'exercice d'introduction)

• le formalisme des logigrammes et une première application (correction : : p1-2)

• quelques exercices (corrections)

• exercices interactifs sur internet : exprimer des algorithmes avec des logigrammes

  • barrière automatique (simple)

  • barrière automatique avec feu

  • passage à niveau (train)

  • escalator

  • pour aller plus loin : programmation d'un ascenseur

• énergie et information.

  diagramme fonctionnel

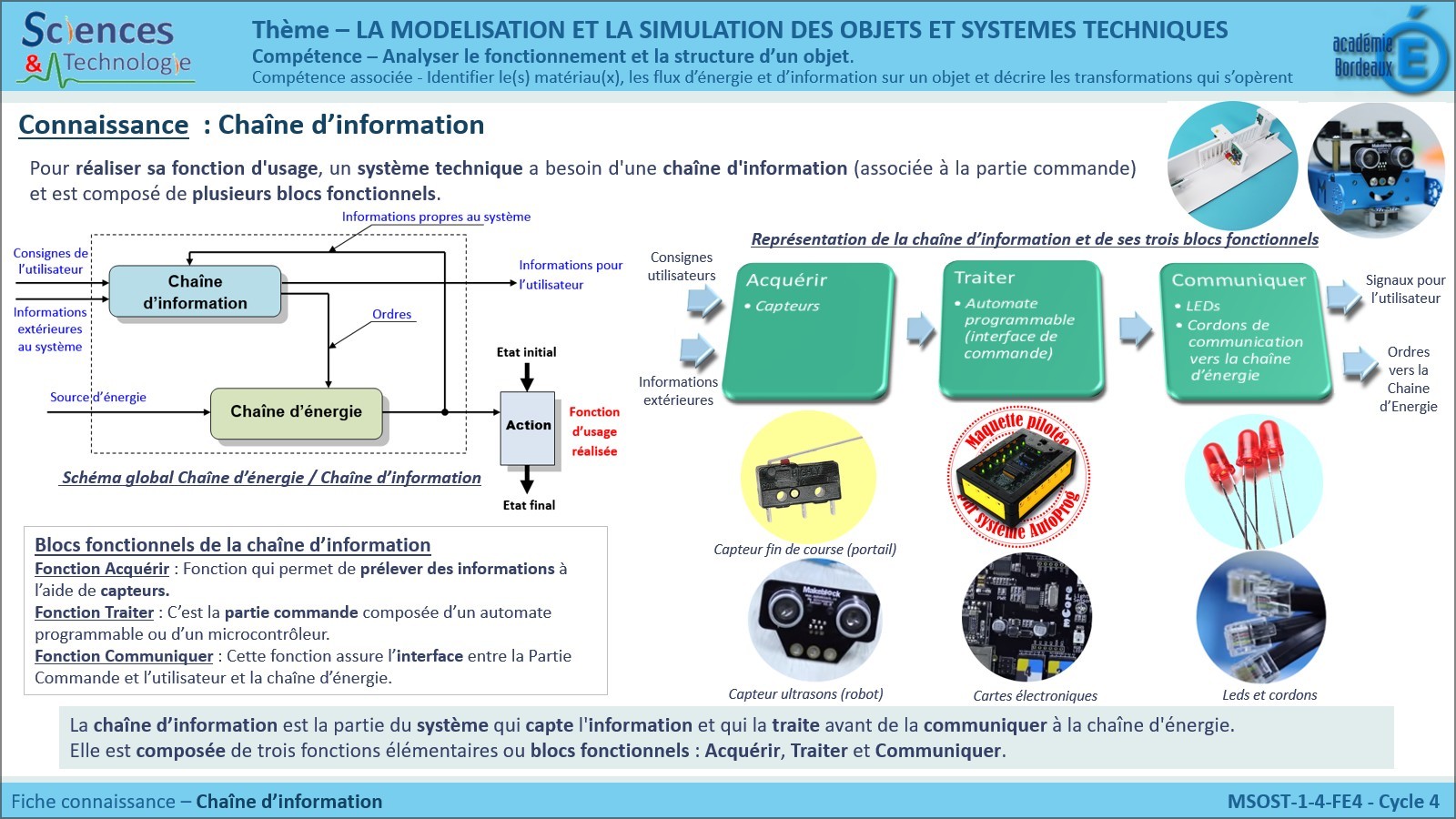

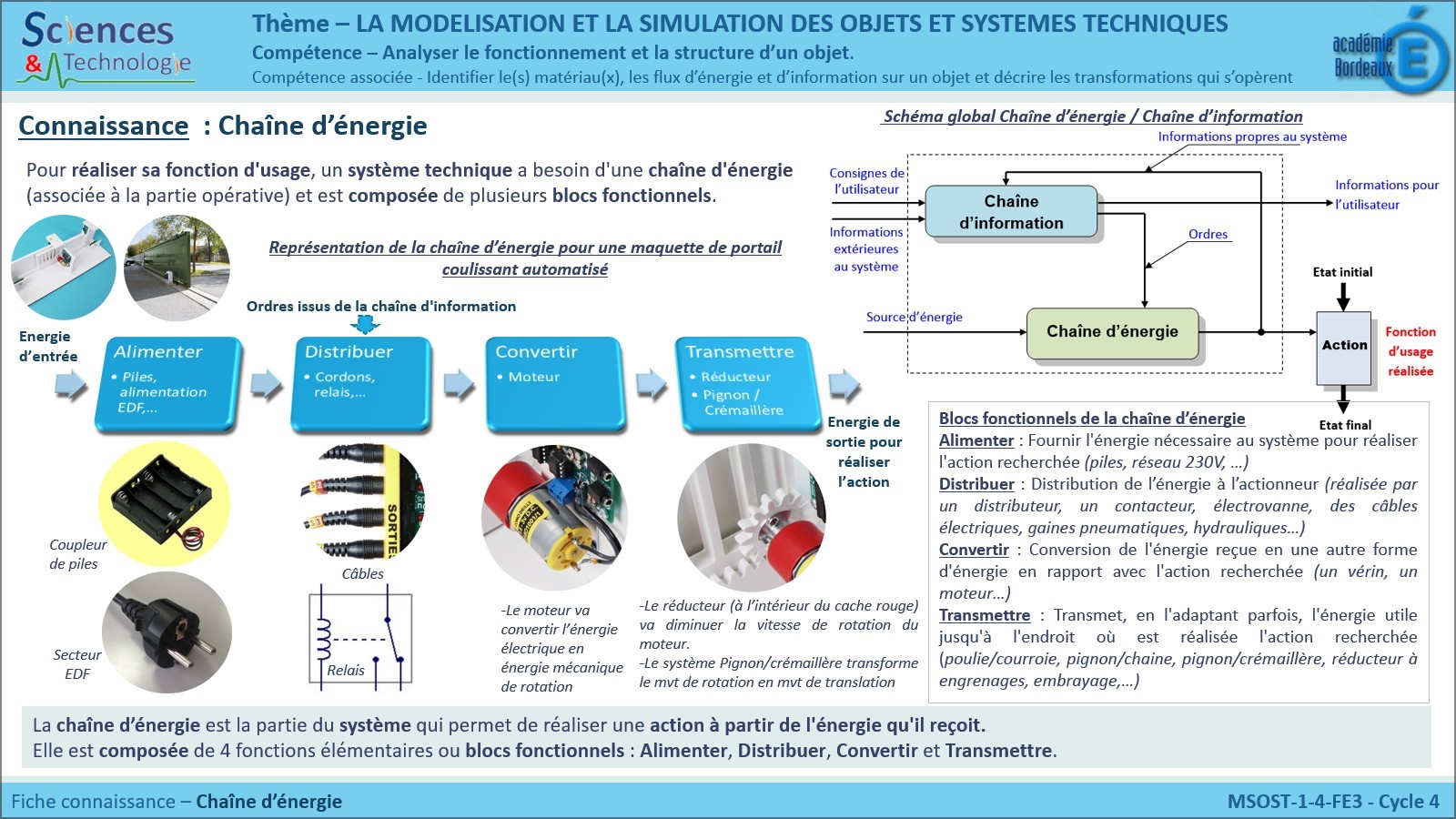

  chaîne énergie et information ( détail : chaîne d'énergie - chaîne d'information)

Exemples d’analyse de systèmes automatiques et programmables

Po

Introduction : comment sécuriser l’accès a un espace clôt : fiche

Analyse d'un portail coulissant : l'animation de base (swf) ( film : Fonctionnement d'un portail coulissant - YouTube

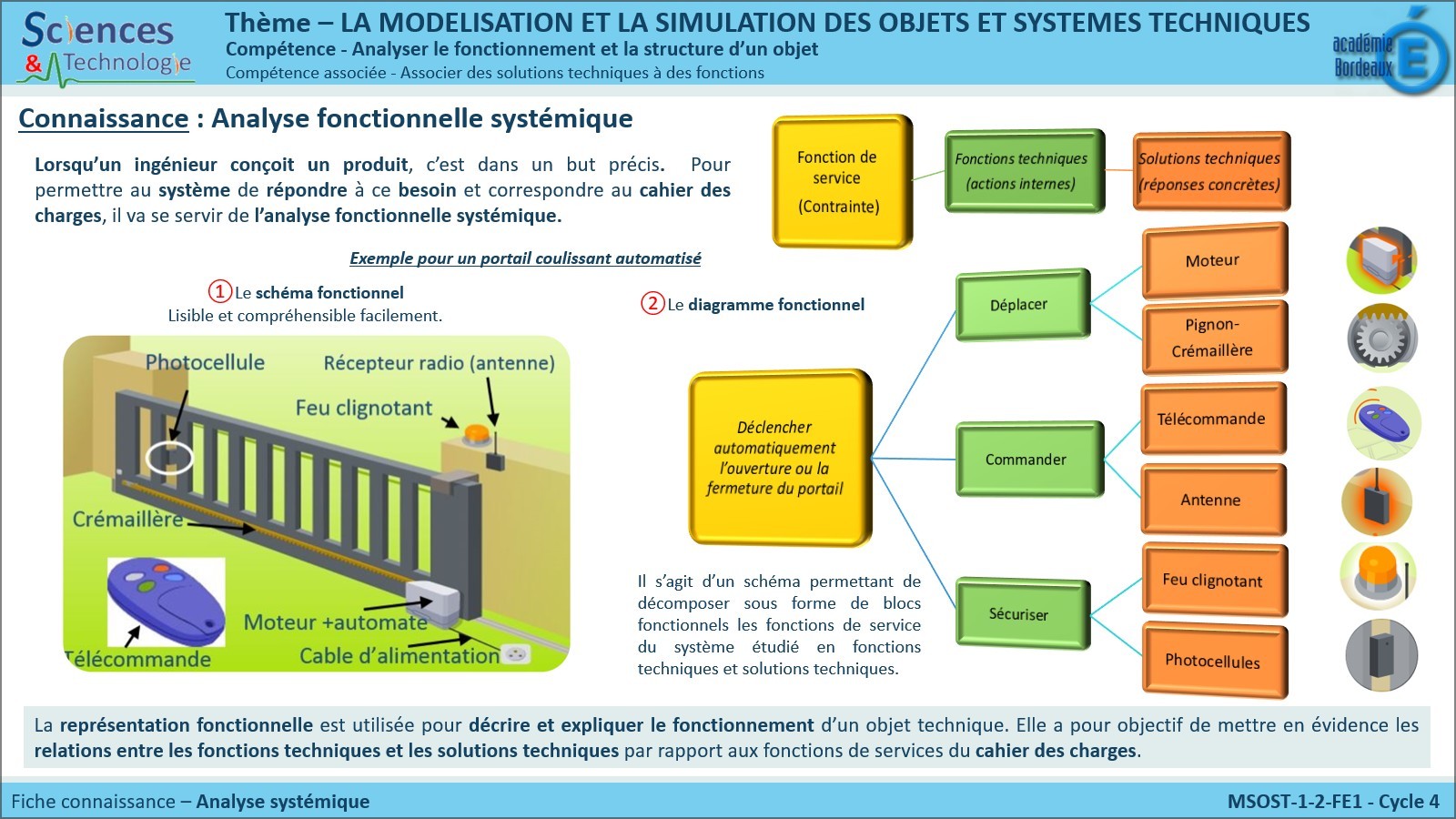

• PE1-1 : Partie 1 de l'analyse fonctionnelle ( diagramme des fonctions – décrire un système) -correction : dessin légende – diagramme fast

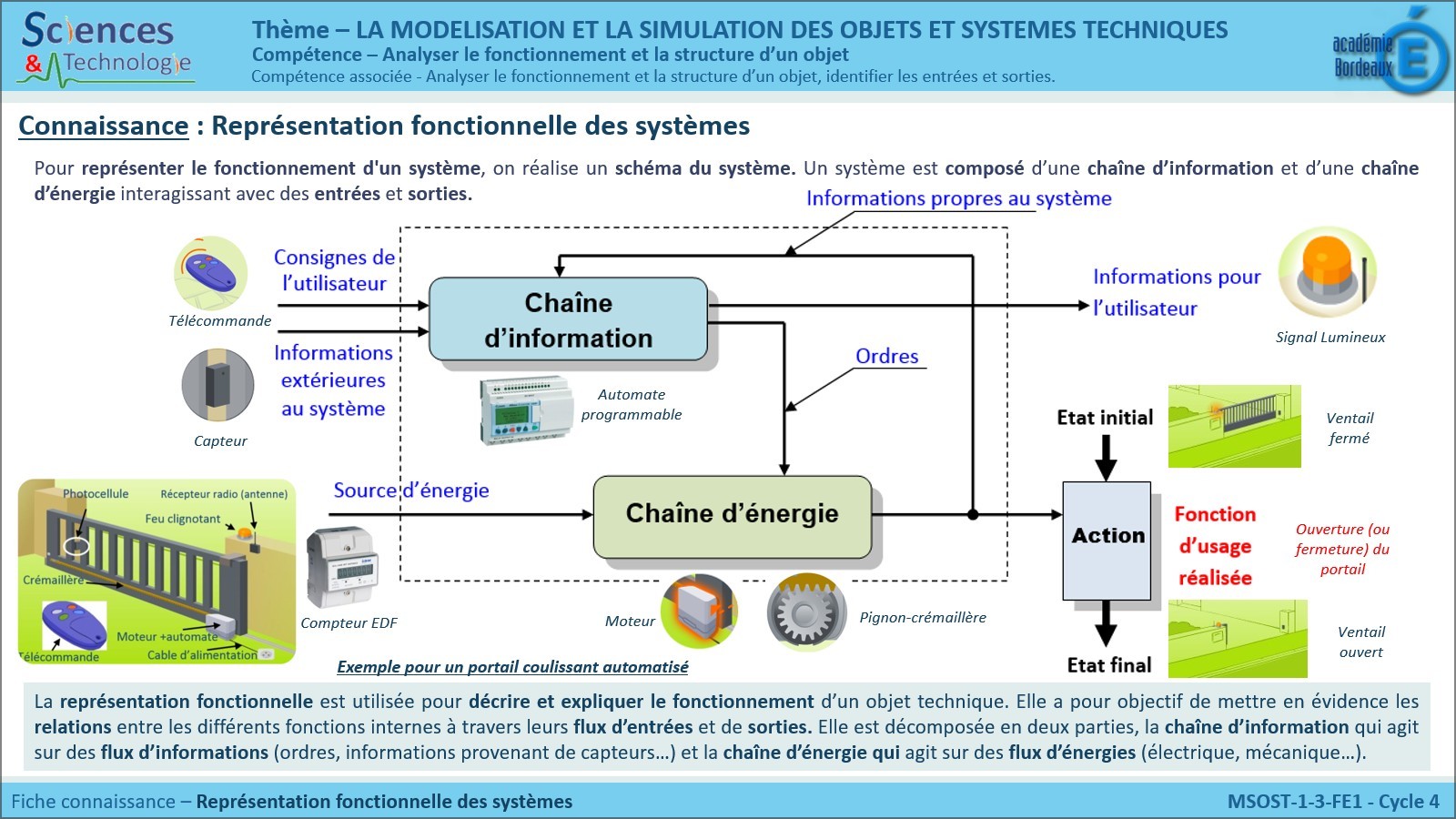

• PE1-2 : Décrire le fonctionnement : schéma, actionneurs, capteurs, logigramme correction : schéma actionneur capteur - logigramme

• PE1-3 : énergie et information (images a coller) Une correction (avec images)

• partie 4 : analyse cahier des charges...

• Partie 4 : Une simulation avec scratch (2)

  • portail automatique (fichier base ) les lutins ( portail – fin de course ouvert – fin de course fermé – gyrophare – bouton ouvrir – bouton fermé – roue dentée – cellule infrarouge – télécommande)

  • (film temps morts : Jacques TATI - Extrait du film "MON ONCLE" - 1958 - YouTube )

garage

Analyse d'une Porte de garage télécommandée (évaluation) : document ressources

pour bien comprendre : l'animation de base (swf) ( lancer porte de garage) (p12 _ p34)

• – questions de compréhension (correction)

• - diagramme fonctionnel (correction)

• - schéma de fonctionnement ( correction)

• - chaîne d'énergie et d'information (correction)

• - algorithme et logigramme (correction)

écluse

Simulation :Comment Automatiser une écluse ?

A partir de l'animation : ecluse2015.swf et films : : Ecluse ronde d'Agde & l'extrait du film : les canaux.

1) analyse du fonctionnement (le rôle de l'éclusier) – fiche réponse. (correction page1)

remarque : le principe des vases communicants

2) algorithme de fonctionnement (avec éclusier) ( les logigrammes : bateau en amont – bateau en aval )

3) automatiser le fonctionnement de l'écluse : simulation scratch vers 2 (le fichier source) – (en ligne en version scratch 3)

• correction de la fiche

• Simulation de l'automatisation de l'écluse. Le programme (version en ligne)

3b : expression de algorithme : du logigramme à la programmation scratch (fiche ressource) : correction

4) recherche de solutions ( exemple fiche de groupe)

• commentaires sur la diapo 24….

Barème

quelques exemples

détection du bateau (ici)

niveau de l’eau (ici)

bilan de la recherche de solutions (fiche exemple)

Système programmable en pratique : Robot Les solutions makeblock

mbot0

Analyse : Le robot mbot v1 (carte mcore) et ses périphériques :

le robot mbot v1 : partie 1 – partie 2

autres composants partie 3 –

lien avec les instructions (mblock v3) partie4.

Page ressource

Correction et barème : partie1 – partie2 - partie3 – partie4

carte heuristique : mbot et accessoires

Modelisation du robot bot v1

• fichier 3D (a télécharger) ( edrawing)

• fiichier 3D au format goolge sketchup 8

Vidéo de présentation : https://youtube.com/playlist?list=PLOTlH4JW-CfcxDaxccQ0CPkFNbRcz-xqc&feature=shared

Activité 1 : Mesurer et afficher une température ( fiche bilan)

Activité 2 : video introductive : exercice radar recul (correction) – mise en pratique

Activité 3 : activité: fiche assistance conduite en embouteillage – correction – activité pratique

(lien illustratif : Assistant à la conduite dans les embouteillages MAN | MAN FR .

Activité 4  : conduite autonome : suivre une ligne ( programme a coller) (correction) : explication programme

• analyse : description de la solution (chaîne énergie & information , logigramme) (les images à coller)

• explication logigramme – lien logigramme et programme

• correction chaine énergie et information

  petit film : convoyeur autonome – petit film mbot
